آلة وضع علامات نقطية أوتوماتيكية بالكامل لأغطية الصمامات
صُممت آلة وسم مصفوفة النقاط الأوتوماتيكية بالكامل هذه لتلبية احتياجات عملائنا من آلات وسم صمامات الفلانشات الأوتوماتيكية بالكامل. تُستخدم هذه الآلة لوسم الأغطية العلوية المطابقة للصمامات سابقًا. ولأنها تتطلب وسم جانب واحد فقط من غطاء الصمام العلوي، فإنها لا تستخدم المشابك الدوارة القياسية في سلسلة آلات وسم الفلانشات لدينا. ولتلبية متطلبات عملائنا لوسم مواصفات الصمامات المختلفة تلقائيًا، بالتزامن مع تحميل وتفريغ الذراع الروبوتية، تستخدم هذه الآلة وحدة متحركة بمحرك سيرفو بضربة 200 مم للتكيف مع عرض غطاء الصمام ومنع الذراع الروبوتية من لمس إبرة الوسم أثناء التحميل. ترسل مجموعة من المفاتيح الكهروضوئية وأجهزة استشعار المسافة إشارات إلى نظام MES للإشارة إلى وجود قطعة عمل، مما يجنب التحميل المتكرر والاصطدامات. يحقق جهازا تثبيت أسطوانيان تثبيتًا وتحريرًا آليين لقطعة العمل. عند تلقي التعليمات من نظام MES، تسترجع الآلة تلقائيًا الملف المقابل للوسم، وترسل معلومات الترميز والوسم إلى نظام MES.

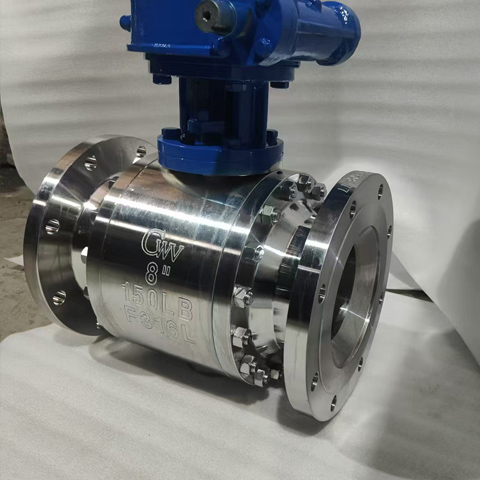

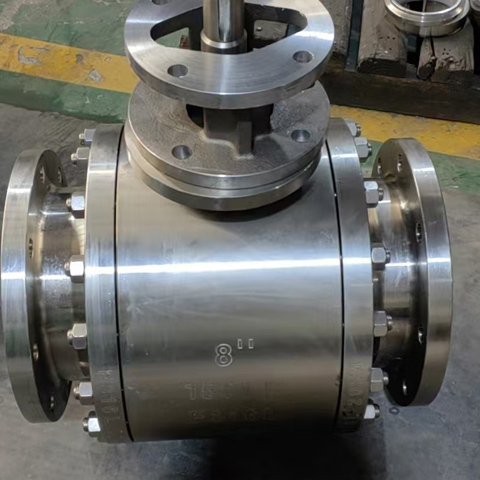

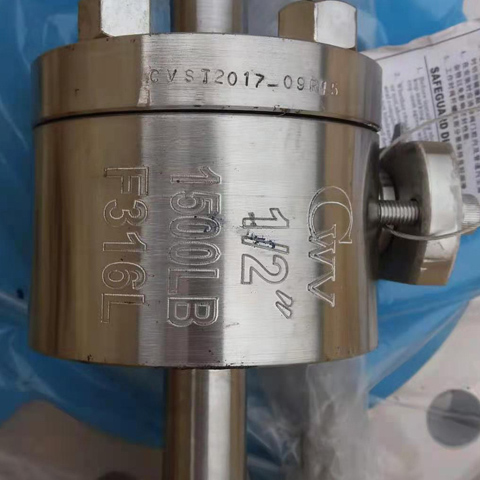

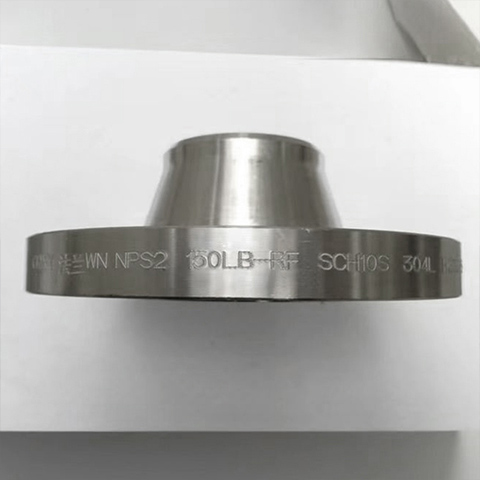

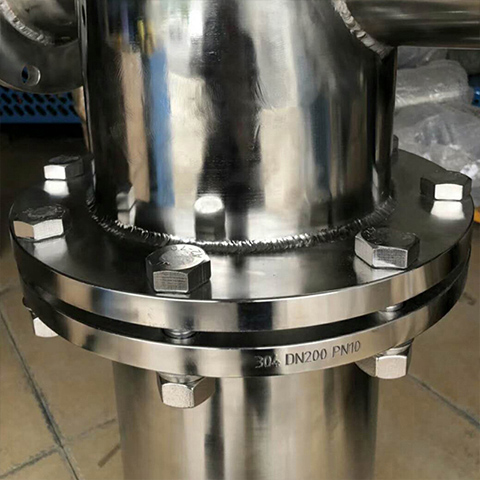

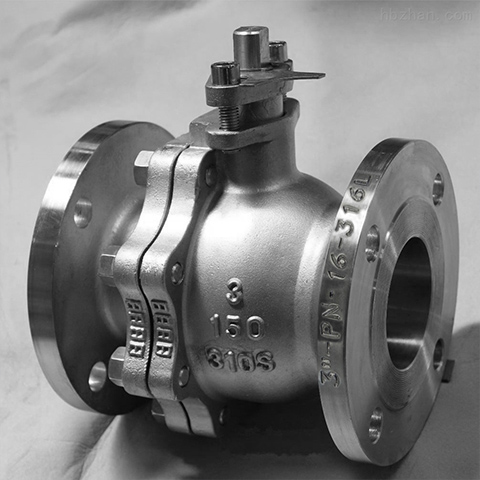

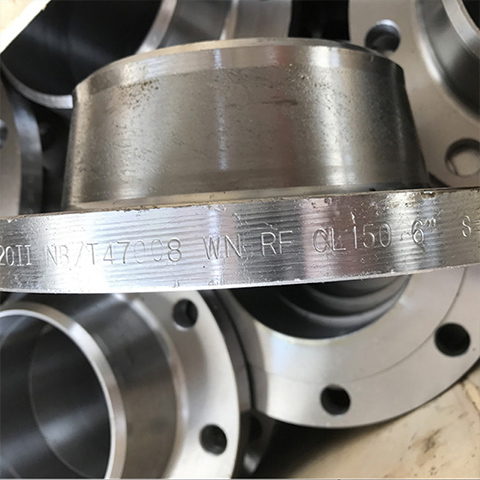

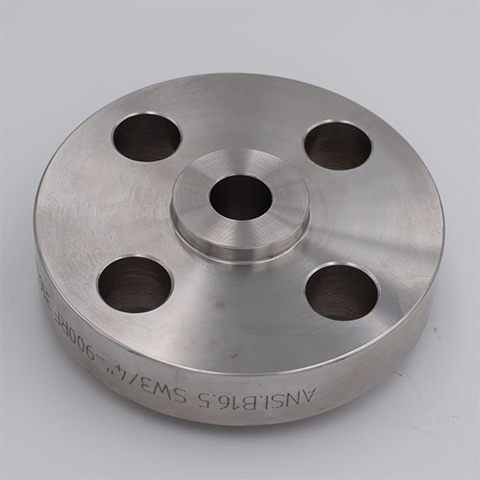

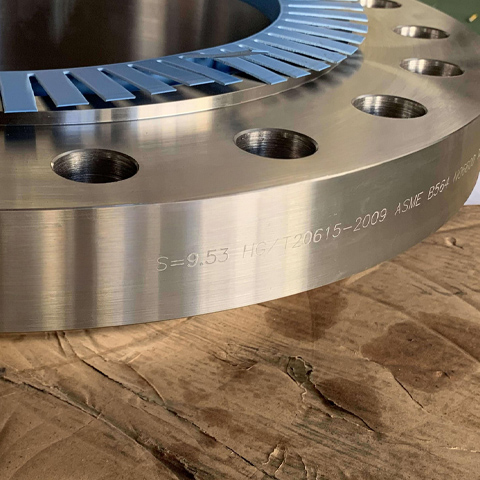

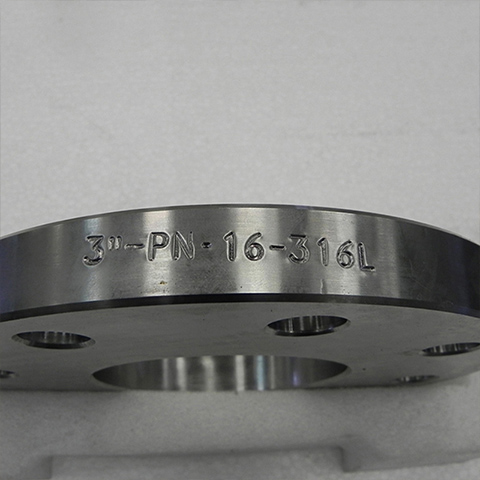

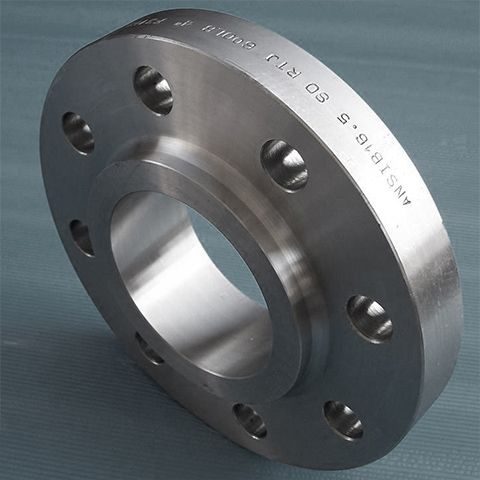

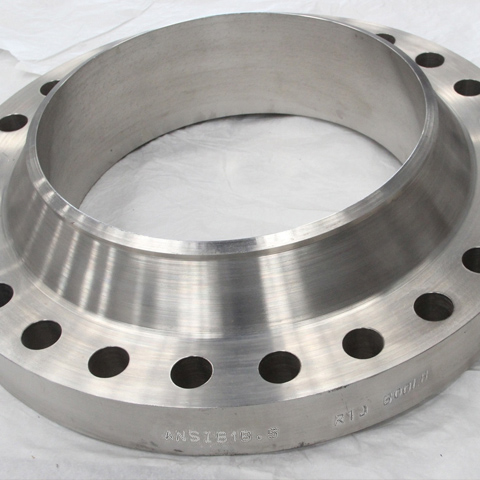

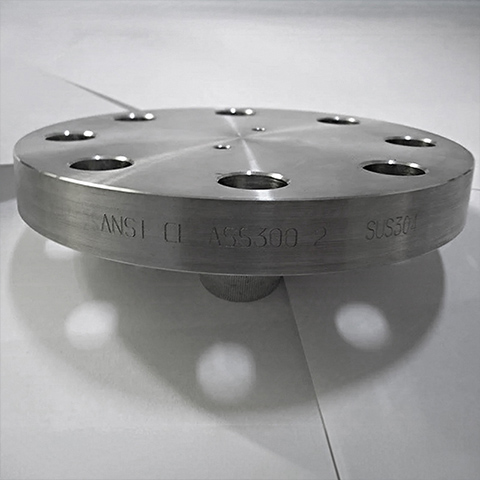

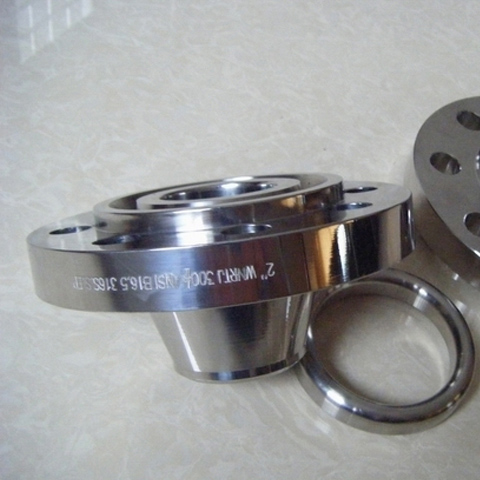

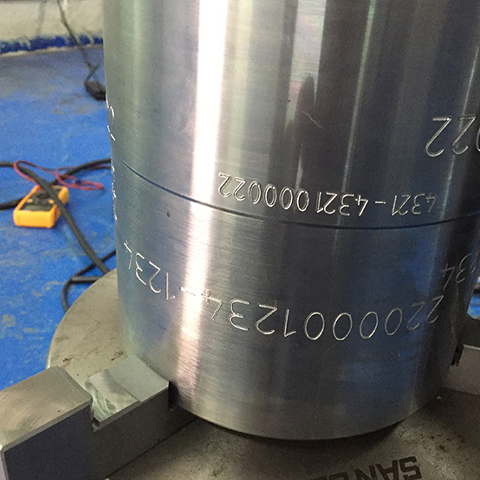

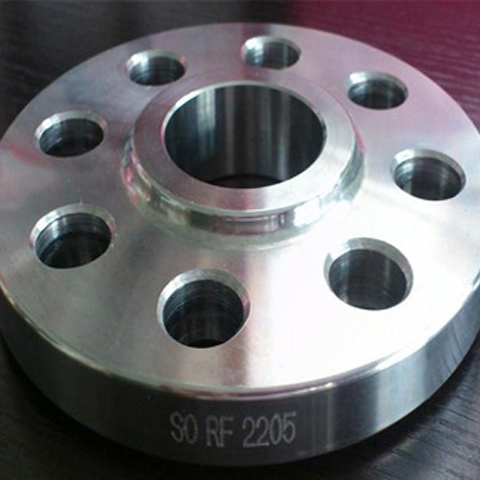

عينة
معلمات آلة وسم أغطية الصمامات الأوتوماتيكية بالكامل
| نوع الوسم | التنقيط الهوائي |
| سرعة بمناسبة | 2-5 أحرف (2 × 2 مم)/ثانية |
| عمق وسم | 0.01 ~ 1.2 مم (يختلف حسب المادة) |
| وضع علامات على المحتويات | الحرف الإنجليزي، الرقم، رموز مصفوفة البيانات، رموز التحول، الرقم التسلسلي، التاريخ، الوقت، الشعار، الرسومات، إلخ. |
| صلابة دبوس القلم | HRA93 |
| منطقة وسم | 140mm * 80mm |
| مواد التأشير | المواد المعدنية وغير المعدنية أقل من HRC60 |
| كرر دقة | 0.02 ~ 0.04mm |
| تقدير السلطة | 300W |
| مدخلات الطاقة | تيار متردد 110 فولت 60 هرتز أو تيار متردد 220 فولت 50 هرتز |
| برامج التحكم | ثوركس-7 أو ثوركس-9 |
| مراقب | وحدة تحكم اتصال الكمبيوتر الشخصي |
| الاتصال | USB وRS-232 |
| الأبعاد | * 1390 550 * 1100mm |
| NW | 150kg |
| حزمة الأبعاد | * 1540 720 * 1400mm |
| GW | 180kg |
صُممت آلة وسم مصفوفة النقاط الأوتوماتيكية بالكامل هذه لتلبية احتياجات عملائنا من آلات وسم صمامات الفلانشات الأوتوماتيكية بالكامل. تُستخدم هذه الآلة لوسم الأغطية العلوية المطابقة للصمامات سابقًا. ولأنها تتطلب وسم جانب واحد فقط من غطاء الصمام العلوي، فإنها لا تستخدم المشابك الدوارة القياسية في سلسلة آلات وسم الفلانشات لدينا. ولتلبية متطلبات عملائنا لوسم مواصفات الصمامات المختلفة تلقائيًا، بالتزامن مع تحميل وتفريغ الذراع الروبوتية، تستخدم هذه الآلة وحدة متحركة بمحرك سيرفو بضربة 200 مم للتكيف مع عرض غطاء الصمام ومنع الذراع الروبوتية من لمس إبرة الوسم أثناء التحميل. ترسل مجموعة من المفاتيح الكهروضوئية وأجهزة استشعار المسافة إشارات إلى نظام MES للإشارة إلى وجود قطعة عمل، مما يجنب التحميل المتكرر والاصطدامات. يحقق جهازا تثبيت أسطوانيان تثبيتًا وتحريرًا آليين لقطعة العمل. عند تلقي التعليمات من نظام MES، تسترجع الآلة تلقائيًا الملف المقابل للوسم، وترسل معلومات الترميز والوسم إلى نظام MES.
