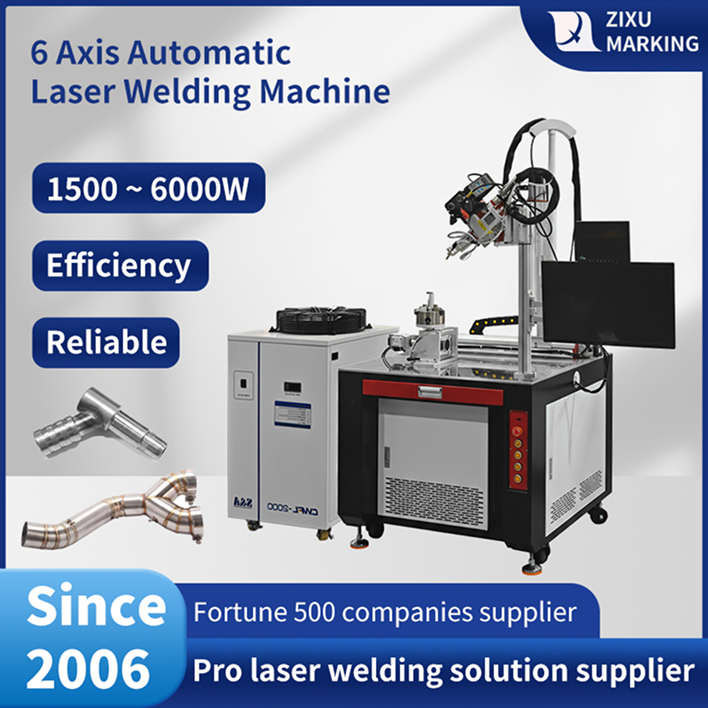

آلة اللحام بالليزر ذات المنصة الأوتوماتيكية
آلة لحام الليزر ذات المنصة الأوتوماتيكية هي معدات لحام متطورة تجمع بين ليزر عالي الطاقة، وتحكم دقيق في الحركة، ومنصة آلية. يتم التحكم بها عن طريق البرمجة الحاسوبية، ما يُمكّنها من تحقيق لحام دقيق وعالي السرعة بمسارات معقدة. تكمن مزاياها الأساسية في صغر منطقة التأثر بالحرارة، وانخفاض تشوه قطعة العمل، ودقة اللحام وثباته، مما يجعلها مناسبة بشكل خاص لمعالجة الصفائح الرقيقة والأجزاء الدقيقة.
عينة
المواصفات
| نوع الليزر | ألياف CW |
| ماركة الليزر | MAX، Raycus، BWT أو تخصيص |
| قوة الليزر | 1500W / 2000W / 3000W / 6000W |
| طول موجة الليزر | 1080 ± 5 نانومتر |
| التحكم في المحور | X، Y، Z، دوار، إمالة |
| طول مسافة الحركة | 500 * 400 * 400 مم أو تخصيص |
| دقة وحدة النقل | ± 0.005 مم أو تخصيص |
| دقة وحدة النقل | ± 0.005 مم أو تخصيص |
| قطر السلك | 0.8 مم، 1 مم، 1.2 مم، 1.6 مم، 2 مم |
| وحدة تغذية اختيارية | وحدة تغذية بسلك واحد، وسلكين، وسلكين ثلاثيين مع تغذية مختلطة. |
| سرعة التغذية | 30 ~ 600 مم/ثانية |
| طريقة التبريد | تبريد مائي متكامل |
| إمداد الهواء | 0,4MPa هواء مضغوط أو الأرجون الواقي أو النيتروجين وما إلى ذلك. |
| وضع نفخ الهواء | النفخ المحوري أو النفخ الجانبي أو النفخ المختلط |
| مدخلات الطاقة | 100 ~ 240 فولت تيار متردد 50 / 60 هرتز 360 ~ 440 فولت تيار متردد 50 / 60 هرتز |
الأسلاك المغذية
المواصفات
وحدة تغذية سلكية واحدة
وحدة تغذية سلكية مزدوجة
| تقييم المدخلات | 220 فولت ± 10% تيار متردد 50/60 هرتز | 220±5% 50/60 هرتز |
| أقصى قدر من السلطة | 84W | 150W |
| سرعة تغذية الأسلاك | 15 إلى 600 سم/دقيقة | 15 ~ 600 سم / دقيقة |
| وضع تغذية الأسلاك | الوضع المستمر، وضع النبضة | الوضع المستمر، وضع النبضة |
| اللحام المطبق | سلك صلب من الفولاذ الكربوني، سلك صلب من الفولاذ المقاوم للصدأ، سلك صلب من الألومنيوم | 0.8/1.0/1.2/1.6 مم (تغذية سلكية واحدة) 1.6/2.0/2.5 مم (تغذية سلكية مزدوجة) |
| سلك مناسب لقرص سلك اللحام | قطر العمود: الحد الأدنى 50 مم القطر الخارجي: الحد الأقصى 300 مم العرض: الحد الأقصى 105 ملم الوزن: <20 كجم | قطر العمود: الحد الأدنى 50 مم القطر الخارجي: الحد الأقصى 300 مم العرض: الحد الأقصى 105 ملم الوزن: <20 كجم |
| NW | 12.8 ± 0.3 كجم | 30kg |
المواصفات
| نوع الليزر | ألياف CW | ألياف QCW | ألياف AOB |
|---|---|---|---|
| العلامة التجارية ليزر | MAX، Raycus، BWT أو تخصيص | MAX، JPT، Raycus أو تخصيص | |
| طاقة الليزر | 1500 واط 2000 واط 3000 واط 6000 واط | 50 واط/ 60 واط/ 75 واط/ 150 واط/ 300 واط/ 450 واط/ 600 واط/ 1500 واط/ 1000 واط/ 2000 واط/ 4000 واط/ 6000 واط/ 500 واط 600 واط 750 واط 1500 واط 3000 واط 4500 واط 6000 واط 15000 واط 10000 واط 20000 واط 40000 واط 60000 واط |
|
| الطول الموجي ليزر | 1080 ± 5 نانومتر | ||
| الحد الأقصى للطاقة لكل نبضة | غير متوفر غير متوفر غير متوفر غير متوفر | 5J 6J 7.5W 15J 30J 45J 60J 150J | غير متوفر غير متوفر غير متوفر غير متوفر |
| مدة النبض | غير متوفر غير متوفر غير متوفر غير متوفر | 0.01 ~ 50 مللي ثانية | غير متوفر غير متوفر غير متوفر غير متوفر |
| نبض التردد | غير متوفر غير متوفر غير متوفر غير متوفر | 0.01 ~ 50 مللي ثانية | 1 ~ 5kHz |
| التحكم بالمحور | X، Y، Z، دوار، إمالة | ||
| طول مسافة الحركة | 500 * 400 * 400 مم أو تخصيص | ||
| دقة وحدة النقل | ± 0.005 مم أو تخصيص | ||
| قطر السلك | 0.8mm، 1mm، 1.2mm، 1.6mm، 2mm | ||
| وحدة تغذية اختيارية | وحدة تغذية سلك واحد، وسلكين، وسلكين ثلاثيين مع تغذية مختلطة. | ||
| سرعة التغذية | 30 ~ 600 مم / ثانية | ||
| طريقة التبريد | تبريد مائي متكامل | تبريد المياه | |
| العرض الجوي | 0.4MPa هواء مضغوط أو الأرجون الواقي أو النيتروجين وما إلى ذلك. | ||
| وضع نفخ الهواء | نفخ محوري، نفخ جانبي أو نفخ مختلط. | ||
| مدخلات الطاقة | 100 ~ 240 فولت تيار متردد @ 50 / 60 هرتز |
100 ~ 240 فولت تيار متردد @ 50 / 60 هرتز 100 ~ 240 فولت تيار متردد @ 50 / 60 هرتز | 360 ~ 440 فولت تيار متردد @ 50 / 60 هرتز 240 فولت تيار متردد @ 50 / 60 هرتز 360 ~ 440 فولت تيار متردد @ 50 / 60 هرتز |
| عملية درجة الحرارة | 10 ~ 40 درجة مئوية أو 50 ~ 104 درجة فهرنهايت | ||
| تخزين درجة الحرارة | -10 ~ 60 درجة مئوية أو 14 ~ 140 درجة فهرنهايت | ||
| الرطوبة النسبية | 10 ~ 80%، بدون تكاثف | ||
تسعير الحد الأدنى لكمية الطلب
| الاعداد | السعر (بندول التربيع XYZR) | البندول المزدوج المعدل |
| 1500W | 8800 | 9800 |
| 2000W | 9800 | 10800 |
| 3000W | 10800 | 11800 |
| 6000W | 23800 | 24800 |
| 50 واط / 500 واط QCW | 14000 | 15000 |
| 60 واط / 600 واط QCW | 14000 | 15000 |
| 75 واط / 750 واط QCW | 15000 | 16000 |
| 150 واط / 1500 واط QCW | 17000 | 18000 |
| 300 واط / 3000 واط QCW | 23000 | 24000 |
| 450 واط / 4500 واط QCW | 29000 | 30000 |
| 600 واط / 6000 واط QCW | 59000 | 60000 |
| 1500 واط / 15000 واط QCW | 89000 | 90000 |
| 1000 واط / 1000 واط AOB | 44000 | 45000 |
| 2000 واط / 2000 واط AOB | 54000 | 55000 |
| 4000 واط / 2000 واط AOB | 74000 | 75000 |
| 4000 واط / 4000 واط AOB | 79000 | 80000 |
| 6000 واط / 6000 واط AOB | 89000 | 90000 |
صُممت آلة اللحام بالليزر ذات المنصة الآلية CNC بستة محاور هذه بشكل أساسي للحام الدقيق لقطع العمل المعدنية الصغيرة. واستنادًا إلى طرازنا القياسي، تتميز هذه الآلة بوحدة حركة أصغر حجمًا (500*400*400 مم) وخزانة أصغر لتلبية متطلبات العملاء، مما يوفر المساحة وتكاليف اللوجستيات. كما يمكن تخصيص وحدة الحركة بمرونة لتلبية متطلبات العملاء.
لقد قمنا بتجهيز هذه الآلة بكاميرا مجهر إلكتروني CCD وشاشة عرض منفصلة للتعديل الدقيق وتحديد مواقع اللحام، بالإضافة إلى مراقبة جودة اللحام والنتائج في الوقت الحقيقي.
