آلة تعليم النقاط المكتبية شبه الأوتوماتيكية مع مثبت أسطواني 140 × 80 مم
هذا نموذج مُعدّل قليلاً، مبني على آلة الوسم النقطي الهوائية الأساسية D01، ومُجهز بمشبك أسطواني. يُمكنه تنفيذ عملية وسم شبه آلية للأجزاء الصغيرة لتلبية احتياجات تحديد وتتبع الأجهزة مثل عدادات المياه، وصمامات الكرة، والحنفيات، بالإضافة إلى منتجات مثل الكراسي المتحركة والكراسي القابلة للطي في المجال الطبي. عادةً ما نُوفر لهذا النوع من المشابك لوحة تحديد أساسية فقط. يقوم العميل بعد ذلك بتصميم جزء تثبيت الأدوات وفقًا لشكل المنتج الفعلي، ويستخدم برنامج Thorx-7 أو Thorx-9 لضبط إعدادات الحركة للتحكم في آلة الوسم، أو يستخدم وحدة تحكم منطقية قابلة للبرمجة (PLC) إضافية. عند تصنيع الهيكل المعدني، نحتفظ بموضع تركيب الأدوات ومواقع ثقوب البراغي وفقًا لرسومات العميل.

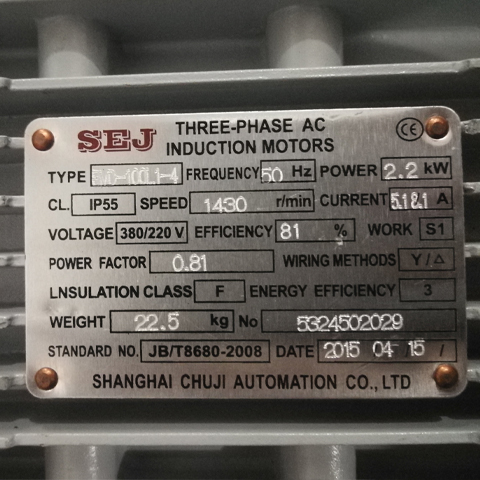

عينة
المواصفات
| نوع الوسم | التنقيط الهوائي |
| سرعة بمناسبة | 2-5 أحرف (2 × 2 مم)/ثانية |
| عمق وسم | 0.01 ~ 1.2 مم (يختلف حسب المادة) |
| وضع علامات على المحتويات | الحرف الإنجليزي، الرقم، رموز مصفوفة البيانات، رموز التحول، الرقم التسلسلي، التاريخ، الوقت، الشعار، الرسومات، إلخ. |
| صلابة دبوس القلم | HRA93 |
| منطقة وسم | 140mm * 80mm |
| مواد التأشير | المواد المعدنية وغير المعدنية أقل من HRC60 |
| كرر دقة | 0.02 ~ 0.04mm |
| تقدير السلطة | 300W |
| مدخلات الطاقة | تيار متردد 110 فولت 60 هرتز أو تيار متردد 220 فولت 50 هرتز |
| برامج التحكم | ثوركس-6، ثوركس-7 أو كينغمارك-8 |
| مراقب | وحدة تحكم بشاشة لمس مقاس 7 بوصات أو 10.1 بوصة |
| الأبعاد | * 400 400 * 1380mm |
| NW | 65kg |
| حزمة الأبعاد | * 600 550 * 1650mm |
| GW | 92kg |
