آلة تعليم يدوية ذات حواف عميقة بنقاط مدببة 150x80 مم G03

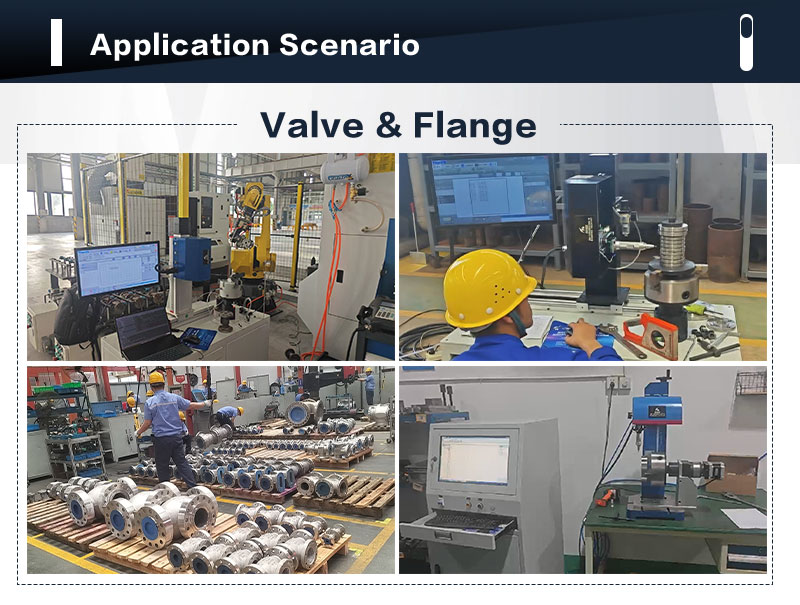

طلب أحد عملائنا، ومقره في ووشي بمقاطعة جيانغسو، والمتخصص في معدات تعليم الفلنجات والصمامات، جهازًا يدويًا لتحديد العمق لإضافته إلى خط إنتاجه. يُستخدم هذا الجهاز بشكل أساسي لتحديد تواريخ التركيب ومعلومات أخرى على أجسام الصمامات الكبيرة وفلنجات التوصيل. ولتحقيق ذلك، قمنا بتعديل طراز G03 الأكثر مبيعًا لدينا بإضافة وحدة مغناطيسية كهربائية قابلة لتعديل الزاوية. تحت ضغط هواء يتراوح بين 0.6 و0.8 ميجا باسكال، يمكن لهذا الجهاز تحقيق عمق تعليم يتراوح بين 0.5 و0.8 مم بضربة واحدة على الفلنجات وأجسام الصمامات الفولاذية الشائعة، وعمق تعليم يتراوح بين 0.7 و1.5 مم على مواد الحديد الزهر والنحاس والألومنيوم. وحتى بعد إعادة طلاء الجهاز بطلاء مقاوم للصدأ أو بالطلاء الكهربائي، تبقى العلامات واضحة تمامًا.

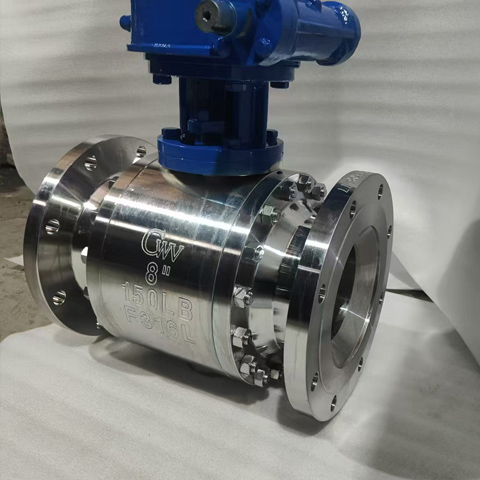

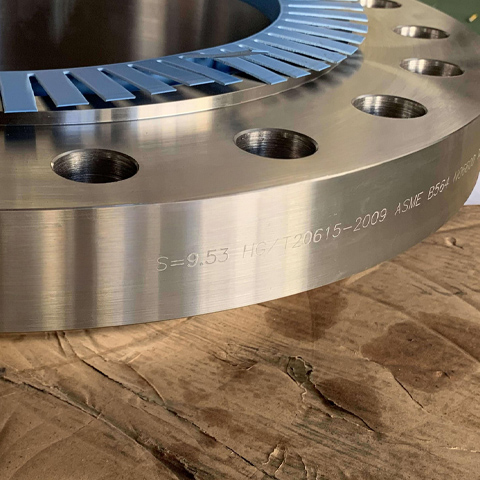

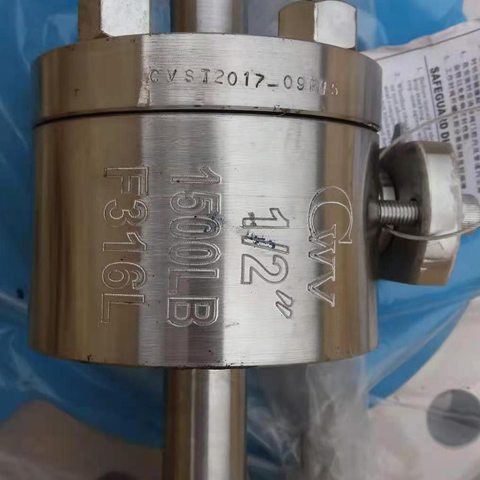

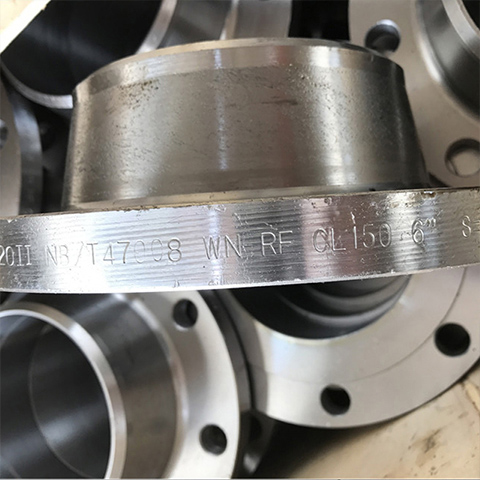

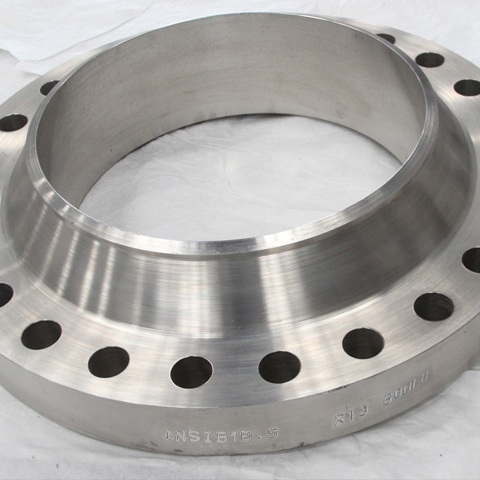

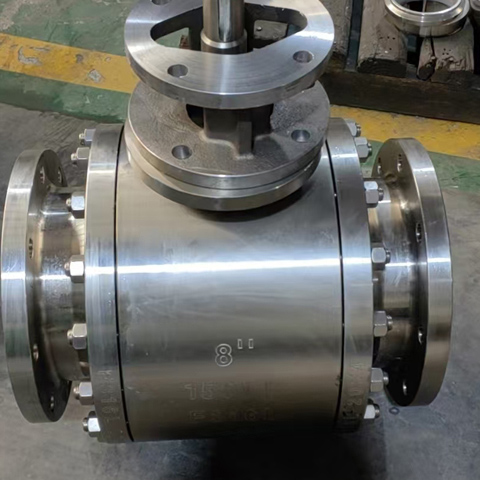

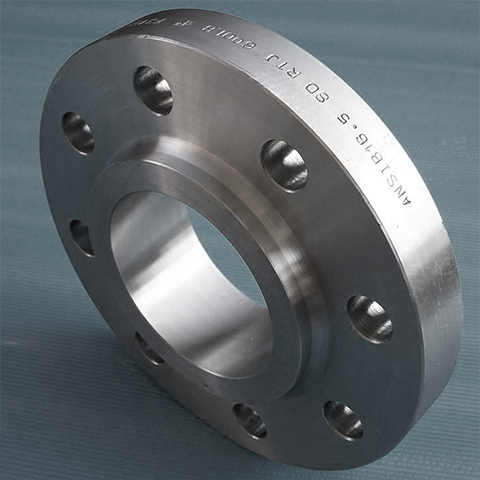

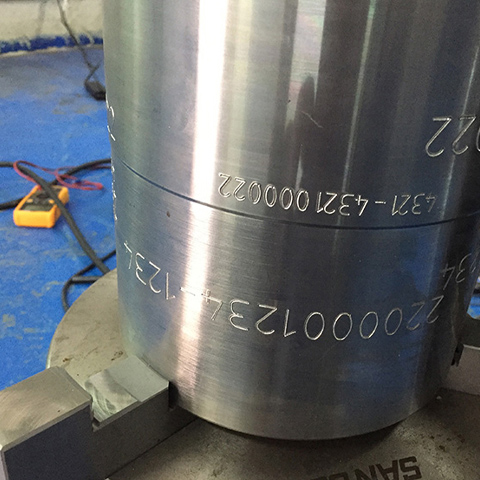

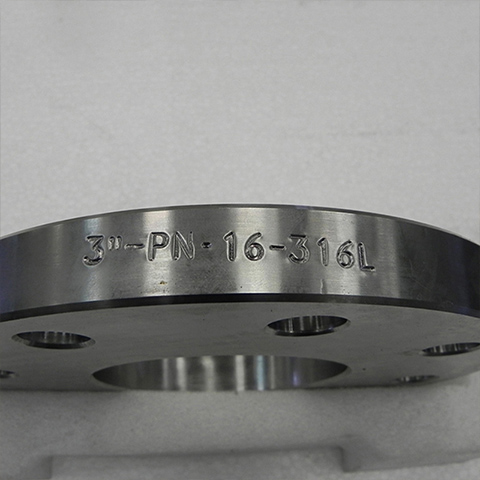

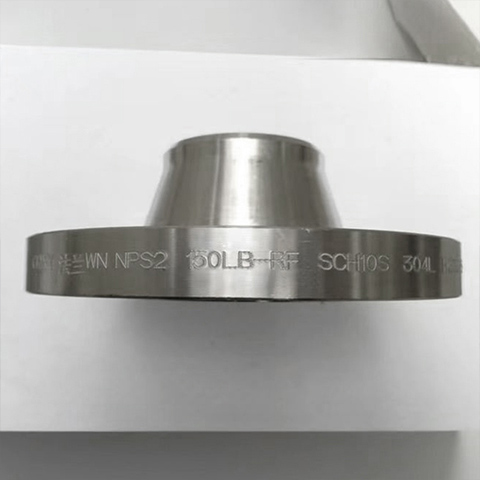

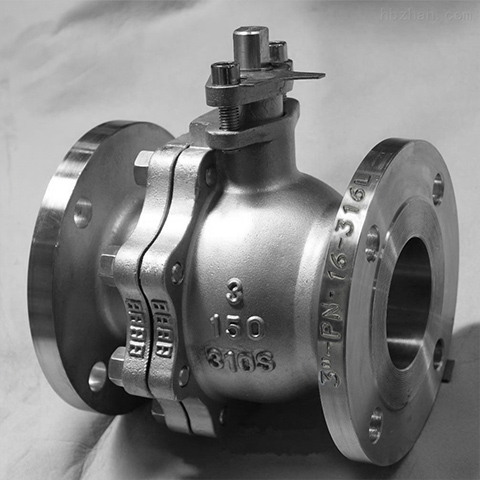

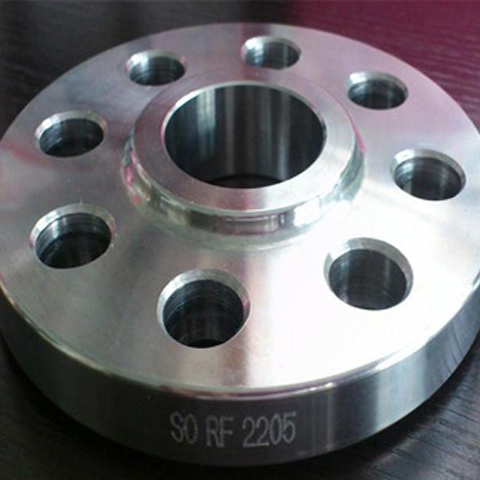

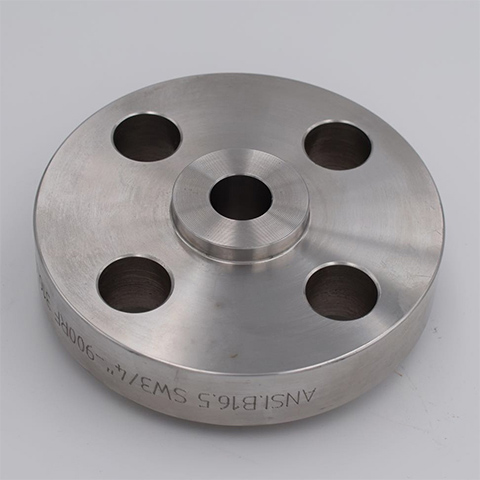

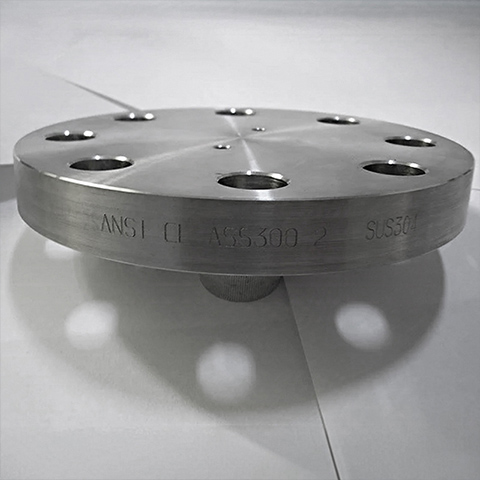

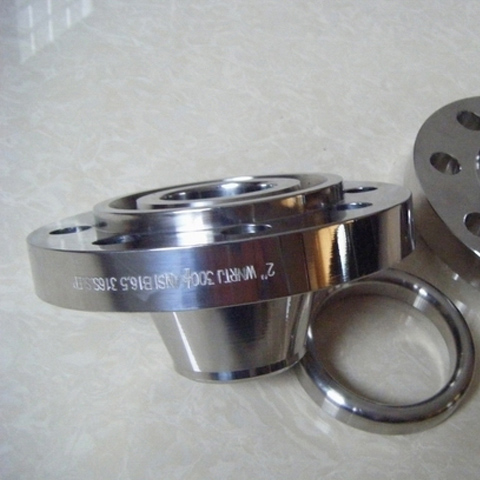

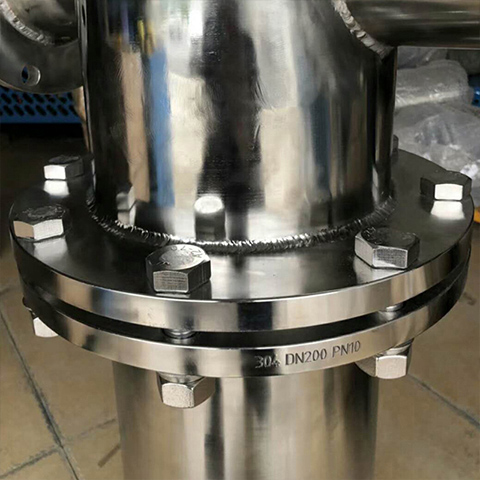

عينة
المواصفات
| نوع الوسم | التنقيط الهوائي |
| سرعة بمناسبة | 2-5 أحرف (2 × 2 مم)/ثانية |
| عمق وسم | 0.5 ~ 2 مم (يختلف حسب المادة) |
| وضع علامات على المحتويات | الحرف الإنجليزي، الرقم، رموز مصفوفة البيانات، رموز التحول، الرقم التسلسلي، التاريخ، الوقت، الشعار، الرسومات، إلخ. |
| صلابة دبوس القلم | HRA93 |
| منطقة وسم | 150mm * 80mm |
| مواد التأشير | المواد المعدنية وغير المعدنية أقل من HRC60 |
| كرر دقة | 0.02 ~ 0.04mm |
| تقدير السلطة | 300W |
| مدخلات الطاقة | 100 ~ 240 فولت تيار متردد @ 50 / 60 هرتز |
| برامج التحكم | ثوركس-6 |
| مراقب | وحدة تحكم بشاشة لمس 7 بوصات |
| الأبعاد | 4390 × 195 × 310 مم & 250 × 120 × 370 مم |
| NW | 19.5kg |
| الأبعاد المعبأة | * 600 440 * 420mm |
| GW | 26kg |
صُممت آلة اللحام بالليزر ذات المنصة الآلية CNC بستة محاور هذه بشكل أساسي للحام الدقيق لقطع العمل المعدنية الصغيرة. واستنادًا إلى طرازنا القياسي، تتميز هذه الآلة بوحدة حركة أصغر حجمًا (500*400*400 مم) وخزانة أصغر لتلبية متطلبات العملاء، مما يوفر المساحة وتكاليف اللوجستيات. كما يمكن تخصيص وحدة الحركة بمرونة لتلبية متطلبات العملاء.
لقد قمنا بتجهيز هذه الآلة بكاميرا مجهر إلكتروني CCD وشاشة عرض منفصلة للتعديل الدقيق وتحديد مواقع اللحام، بالإضافة إلى مراقبة جودة اللحام والنتائج في الوقت الحقيقي.
