وصف وحدة الحركة ثلاثية المحاور المكتبية (MOPA)
تستخدم آلة الوسم بالليزر الليفي ثلاثية المحاور XYZ MOPA وحدة متحركة بأبعاد 500 × 400 × 300 مم، وتتميز بتصميم يفصل المشغل عن قطعة العمل، مصمم خصيصًا لتلبية احتياجات العميل. يمتلك العميل أدواته الخاصة، ويتمتع بقدرات عالية في مجال نشر وتطبيق الأتمتة؛ لذا، بدلاً من استخدام طاولات العمل التقليدية المصنوعة من الألومنيوم أو الفولاذ في منطقة العمل، قمنا بحفر ثقوب البراغي مسبقًا وفقًا لرسومات أدوات العميل. يمكن دمج الآلة في نظام إدارة عمليات التصنيع (MES) الخاص بالعميل، مما يؤدي إلى أتمتة العمليات من خلال الأوامر الصادرة من وحدة التحكم المنطقية القابلة للبرمجة (PLC) الخاصة به. تقوم وحدة التحكم المنطقية القابلة للبرمجة بتوجيه سير النقل لتحميل المادة، ثم تُصدر تعليماتها للأدوات الهوائية لتثبيتها ووضعها في مكانها، ثم تبدأ عملية الوسم. بعد الوسم، تُرسل الآلة إشارة اكتمال إلى وحدة التحكم المنطقية القابلة للبرمجة لتفريغ المادة، وتكرر هذه العملية باستمرار لتحقيق وسم آلي كامل على مدار الساعة طوال أيام الأسبوع. تقع شاشة العرض ومنطقة التشغيل في الجهة المقابلة لمنطقة العمل ليتمكن مهندسو خط الإنتاج من مراقبة حالة العمل وضبط المعايير، مما يمنع الأفراد من دخول المناطق الخطرة.

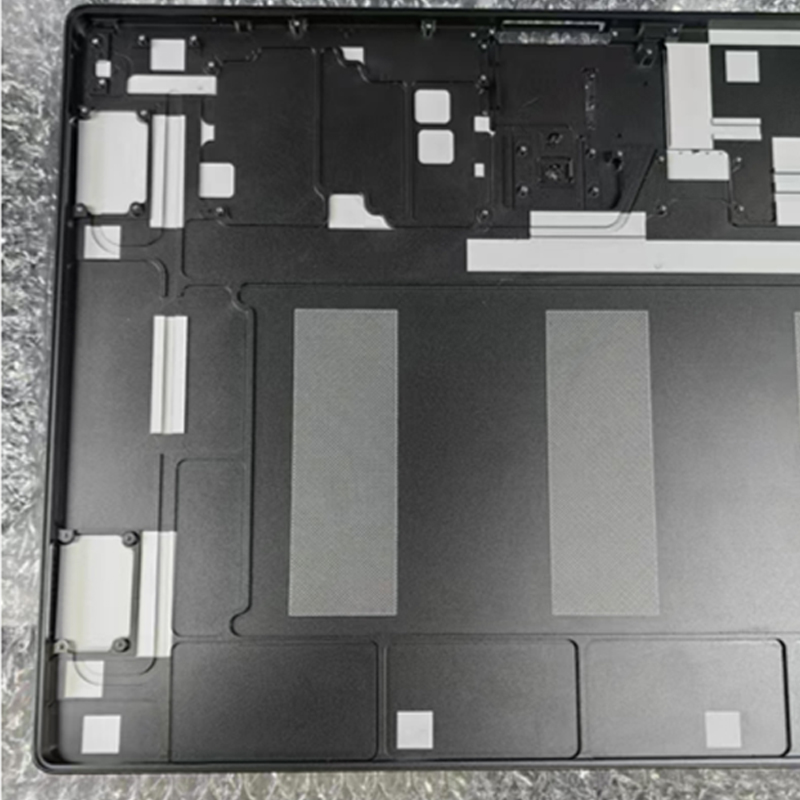

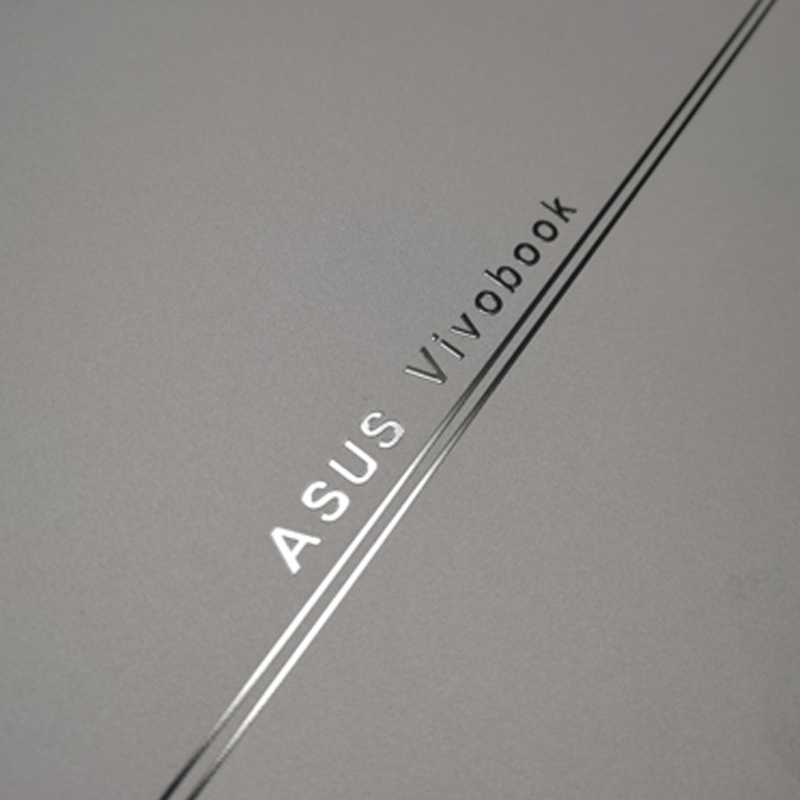

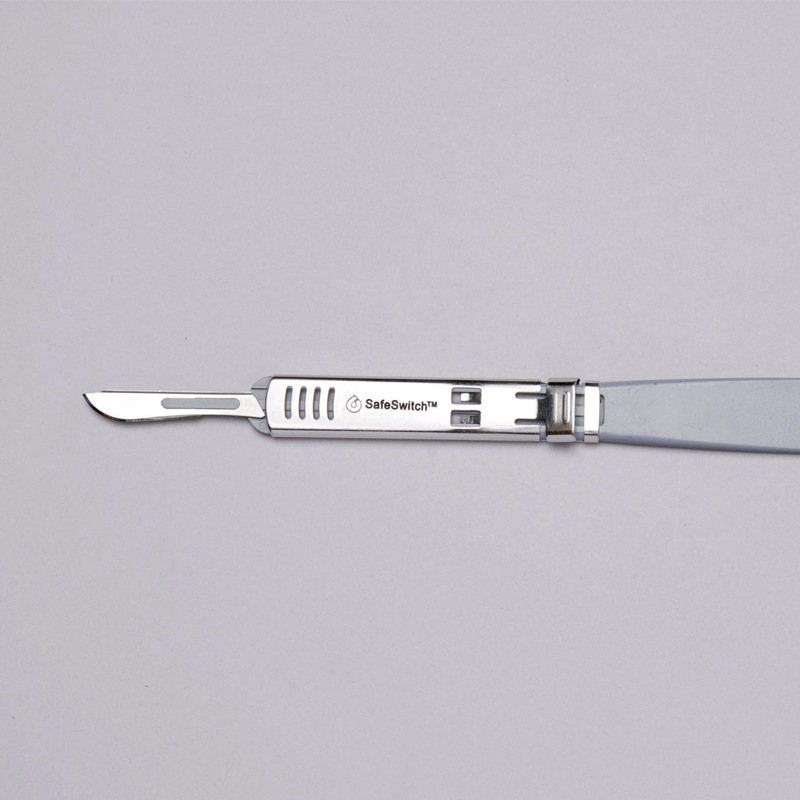

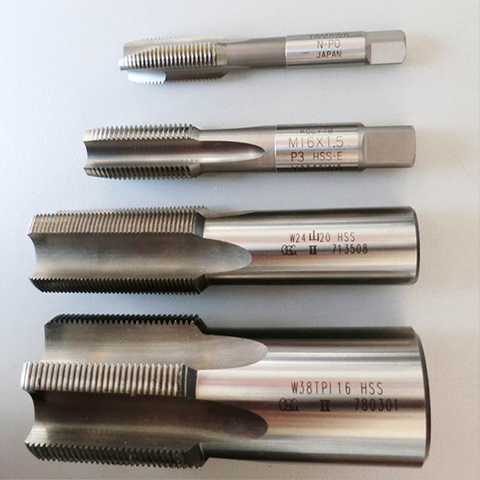

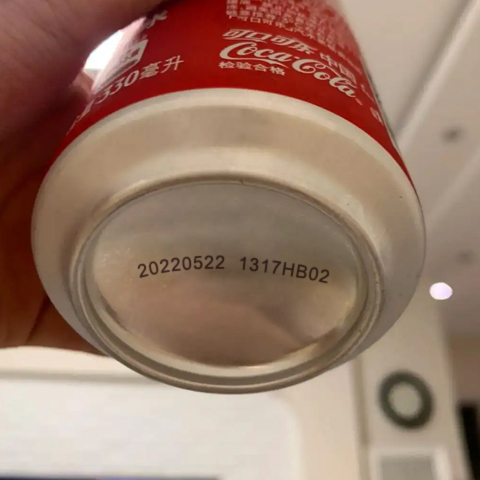

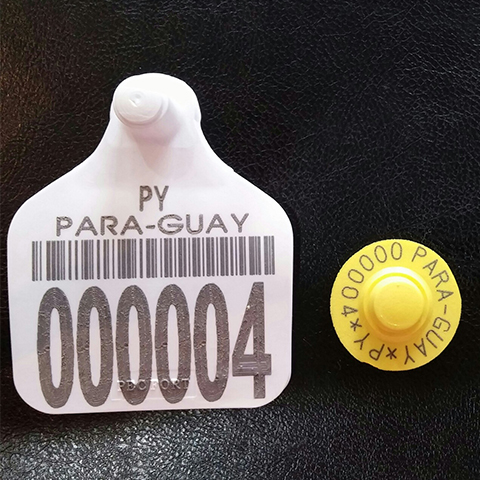

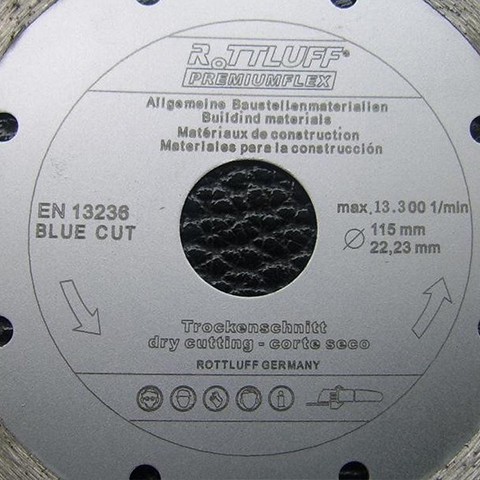

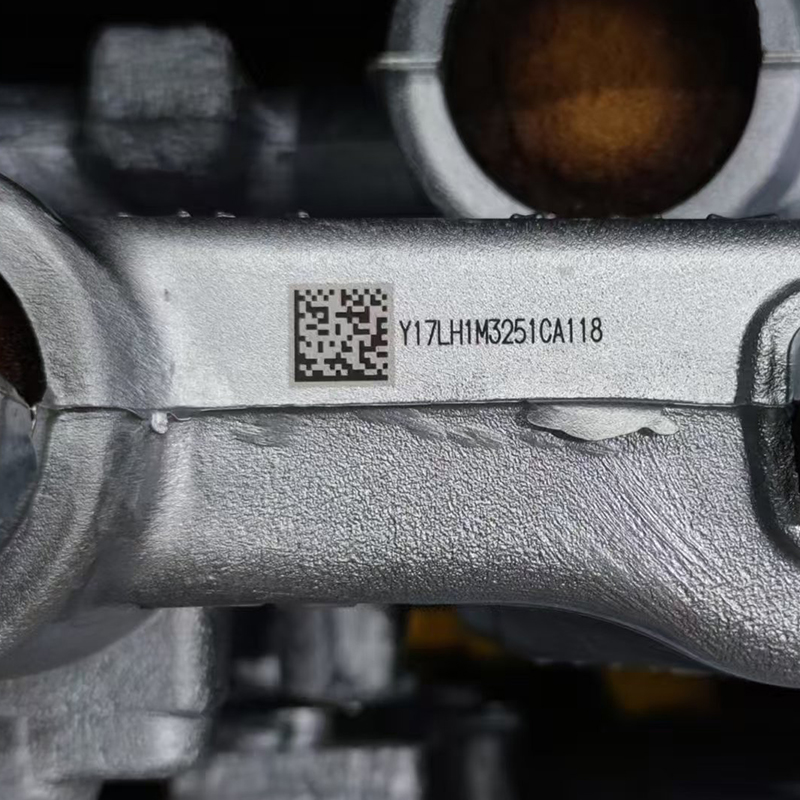

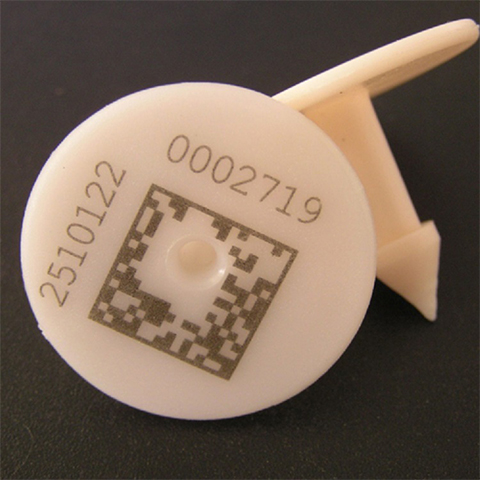

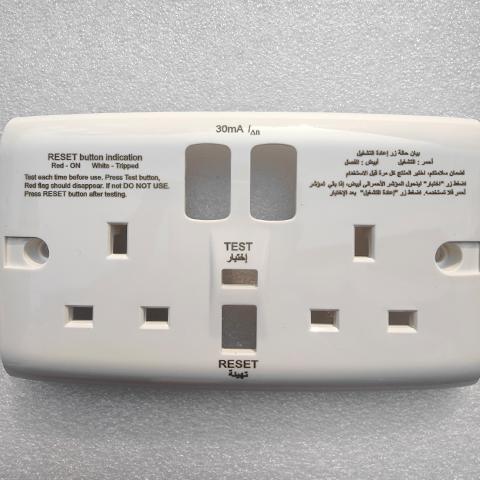

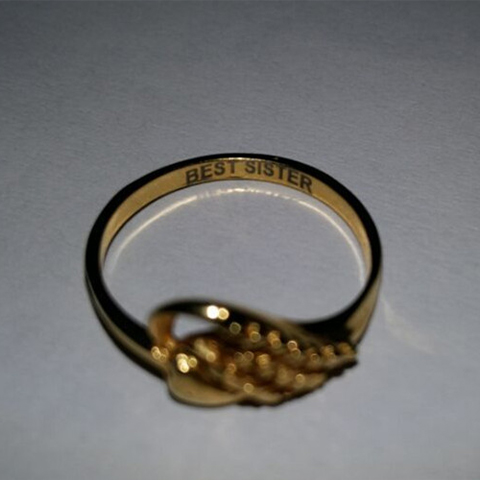

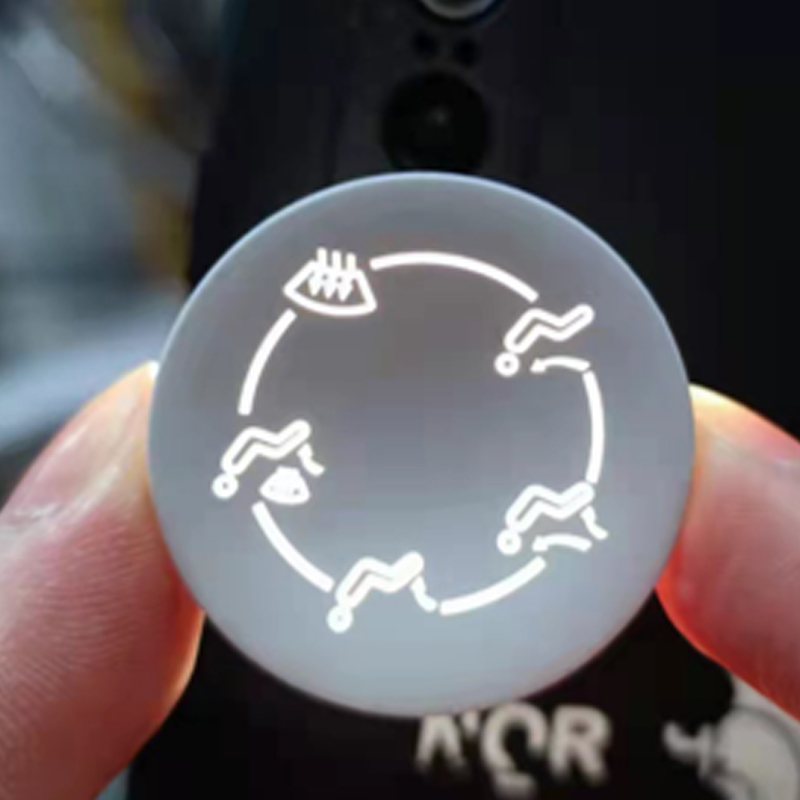

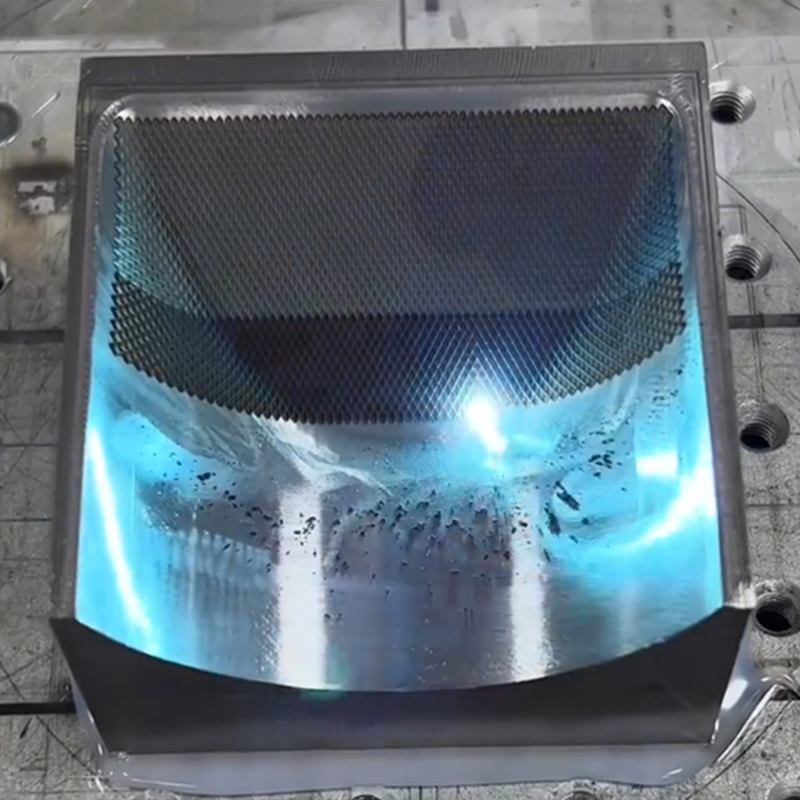

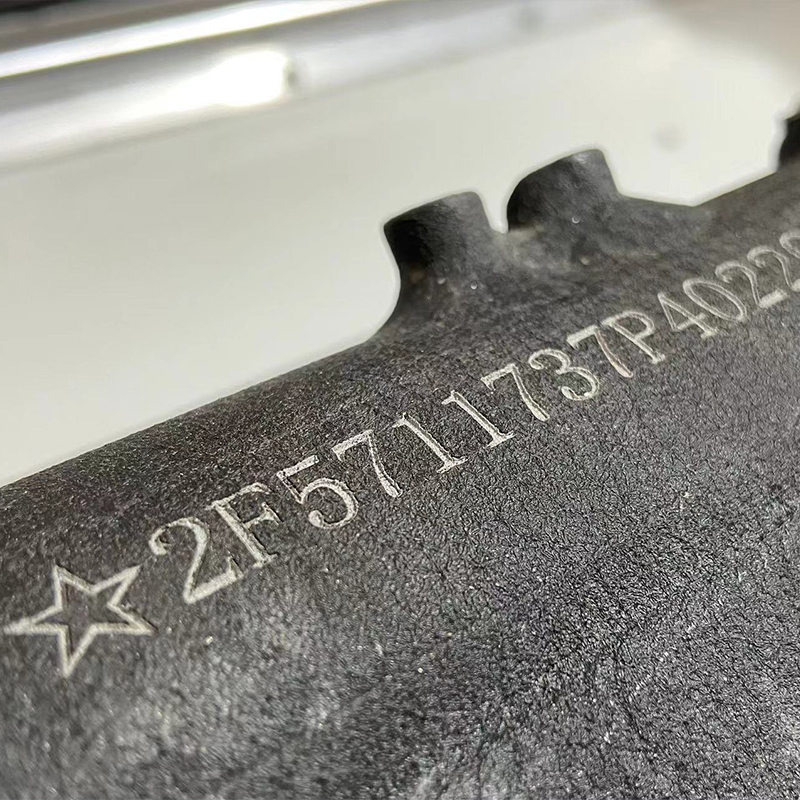

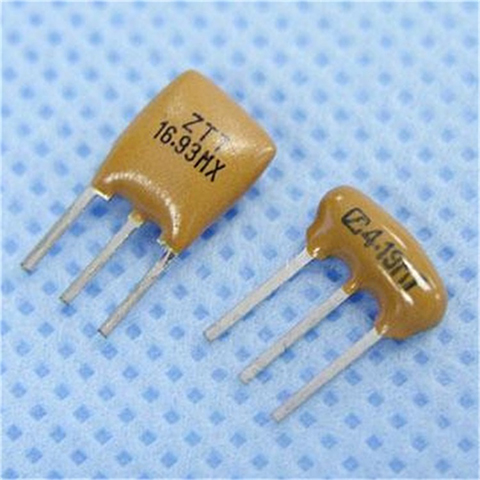

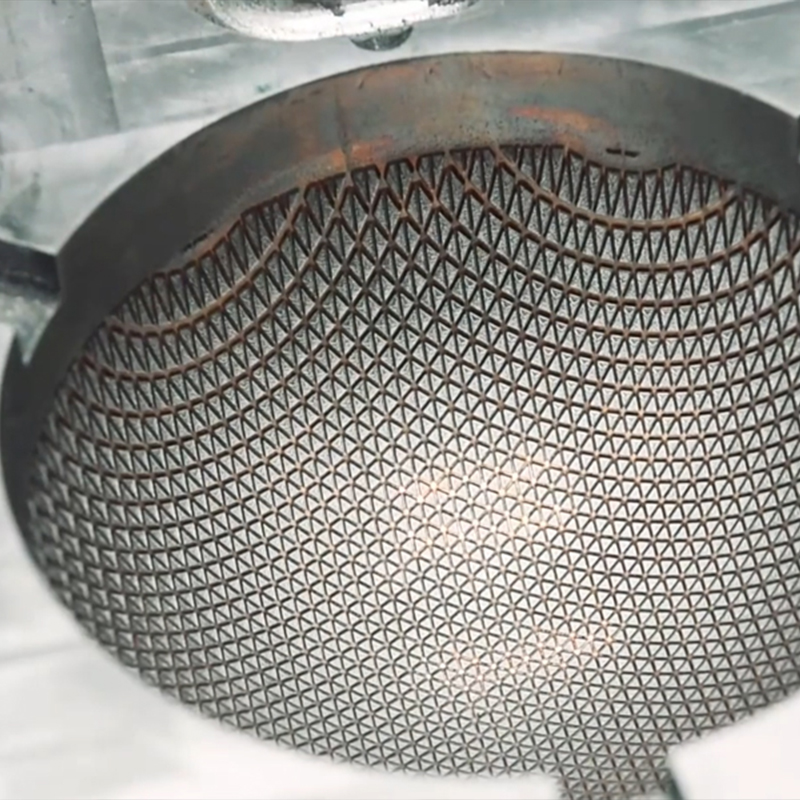

عينة
المواصفات
| نوع الليزر | ألياف موبا |
| العلامة التجارية ليزر | JPT، GZTech، MAX أو حسب الطلب |
| طاقة الليزر | 50 واط، 100 واط، 200 واط، 300 واط أو حسب الطلب |
| منطقة العمل | 150 * 150 مم أو تخصيص |
| حركة السفر | 500 * 400 * 300 مم أو تخصيص |
| الطول الموجي ليزر | 1065 ± 10 نانومتر |
| جودة الشعاع (BBP) | ≤ 1.6 متر مربع |
| الطاقة لكل نبضة | ≤ 1.5 مللي جول |
| مدة النبض | 2 ~ 500 نانوثانية |
| تردد | 1 ~ 4000kHz |
| سرعة التموضع | 8000 ~ 23000 مم / ثانية |
| سرعة المسح الضوئي | 5000 ~ 12000 مم / ثانية |
| سرعة الكتابة | 450 ~ 600 سنت في الثانية |
| كرر الدقة | ± 0.002mm |
| التحكم في الحركة | تخصيص وحدة تحريك محرك سيرفو للمحاور X و Y و Z |
| عمر الليزر | ≥ 100,000 ساعات |
| طريقة التبريد | تبريد الهواء |
| مدخلات الطاقة | 100 ~ 240 فولت تيار متردد @ 50 / 60 هرتز |
| درجة حرارة التشغيل: | 10 ~ 40 درجة مئوية أو 50 ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين: | -10 ~ 60 درجة مئوية أو 14 ~ 140 درجة فهرنهايت |
| الرطوبة النسبية: | 5 ~ 75%، بدون تكاثف |
| الأبعاد | * 1130 800 * 1660mm |
| NW | 140kg |
| الأبعاد المعبأة | * 1250 900 * 1900mm |
| GW | 166kg |
صُممت آلة اللحام بالليزر ذات المنصة الآلية CNC بستة محاور هذه بشكل أساسي للحام الدقيق لقطع العمل المعدنية الصغيرة. واستنادًا إلى طرازنا القياسي، تتميز هذه الآلة بوحدة حركة أصغر حجمًا (500*400*400 مم) وخزانة أصغر لتلبية متطلبات العملاء، مما يوفر المساحة وتكاليف اللوجستيات. كما يمكن تخصيص وحدة الحركة بمرونة لتلبية متطلبات العملاء.
لقد قمنا بتجهيز هذه الآلة بكاميرا مجهر إلكتروني CCD وشاشة عرض منفصلة للتعديل الدقيق وتحديد مواقع اللحام، بالإضافة إلى مراقبة جودة اللحام والنتائج في الوقت الحقيقي.
